智慧燈桿邊緣計算網關在城市中的重點應用領域，因智慧路燈具有通電、聯網、分布廣泛可滲入到城市的各個角落等特點，而被視為萬物聯網的必要基礎設施。

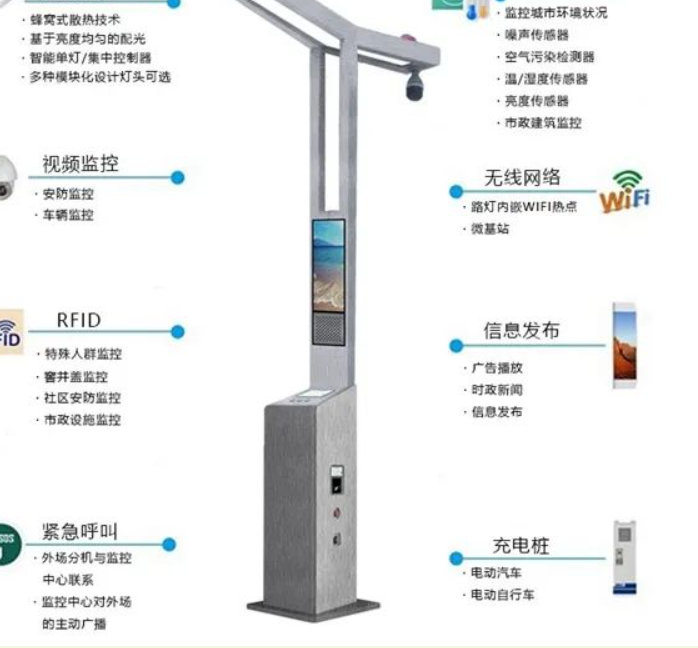

智慧路燈可實現對路燈的遠程智能管理，還可承載各種功能：如揚塵監測(PM2.5、PM10)、噪音監測、風力監測、溫濕度監測、視頻監控、LED信息發布屏、遠程廣播、WIFI等，助力平安城市和智慧園區的建設。

智慧燈桿邊緣計算網關系統方案圖

智慧燈桿邊緣計算網關平臺架構

感知層

信息管理平臺的感知層是指攝像頭、傳感器等傳感設備和技術，實現對智慧燈桿解決方案中所有終端設備的全面感知。智慧燈桿涉及到的感知層設備有：智能路燈、安防攝像頭、LED顯示屏、環境監測相關的傳感器等。

網絡層

通過網絡層，設備感知層可以將相關的信息上報給數據層，能夠接收相應的操作指令并執行。

在智慧燈桿解決方案中，采用靈活組網的智慧燈桿邊緣計算網關來控制和監測路燈，同時采用5G/4G無線等通信方案，支持各種傳感設備無縫接入，便于統一數據采集和管理分析。

智慧燈桿邊緣計算網關可外接PLC載波ZigBee/LoRa等單燈集中器，實現非智慧桿路燈的單燈集中管理;超強的邊緣計算能力，整合數據采集、處理、執行，實時分析，安全高效等。

數據層

網絡通信層之上是數據層，該層將感知層獲取到的原始數據信息，如溫度、濕度、噪音、監控視頻等。這里也提供多層數據融合處理。

應用層

應用層包括了路燈照明監測、安防監控、環境監測、信息發布、網絡廣播、緊急呼叫等功能。

子系統功能

01單燈控制系統

云平臺通過前端智慧燈桿邊緣計算網關設備控制路燈監測控制器，可對任何單一燈源隨時進行開關、調光控制，具有節能管理、故障提示、漏電故障報警、錯誤亮燈、滅燈報警、功率異常報警、功率因數故障報警等功能。

02環境監測系統

各類傳感器監測數據通過智慧燈桿邊緣計算網關設備傳送到云平臺，實現實時對PM2.5、PM10、噪聲、溫度、濕度、風速、風向、大氣壓等數據的自動采集、分析以及存儲。

管理人員可通過云平臺查詢分析實時和歷史的環境監測數據，為城市管理提供客觀、科學的決策依據;同時也可為市民提供通過LED屏、APP查看環境信息的服務。

圖片

03視頻監控系統

監控音視頻通過智慧路燈網關實時傳輸至云平臺。園區管理人員可通過電腦、手機查看實時或歷史公園監控。

04音頻廣播系統

支持從云平臺智能定時播放背景音樂 、通知信息、電臺廣播等。

05 LED信息發布屏

支持顯示實時監測數據：揚塵(PM2.5&PM10等)、噪聲、溫度、濕度、風速等，為園區市民提供實時的環境信息。

支持顯示云平臺所推送的圖文、視頻信息，如公園通知、政策動向、商業廣告等。
